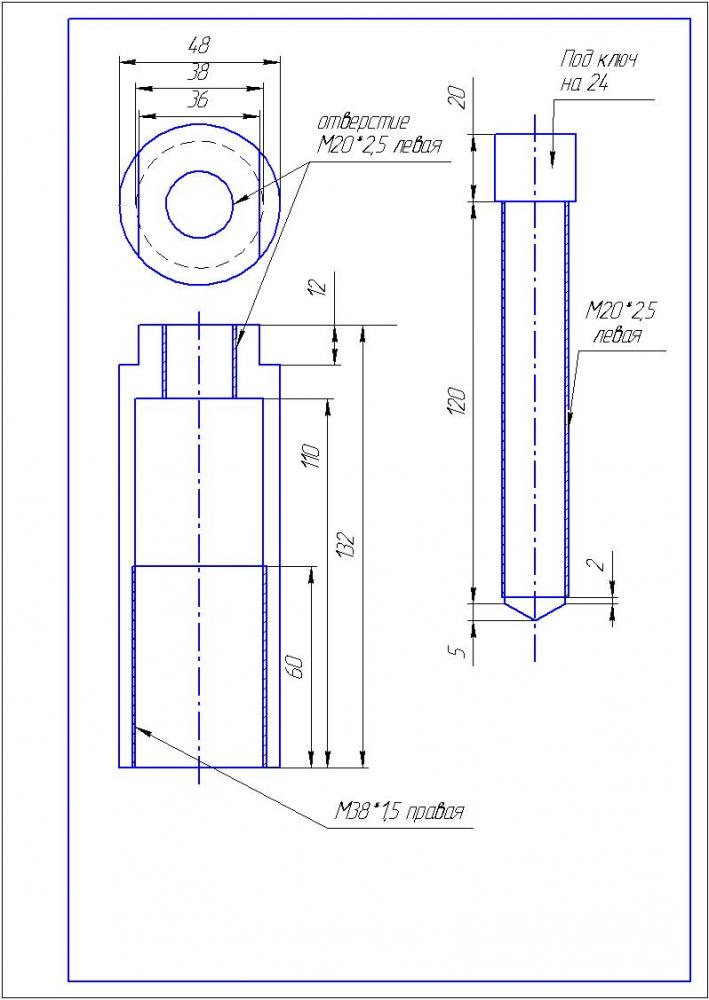

Чертеж съемника тут снятие ротора генератора ирбис ттр 250. Съемники для подшипников своими. С проблемой замены подшипника генератора. Чертеж съемника тут однако.
Спасибо отозвавшимся! Шаг резьбы есть калибры, в виде 'пилы' продаются в инструментальном магазине, стоят копейки. Это не 'калибры в виде пилы' Это резьбомер для измерения шага резьбы. Стоит примерно 200р. Шаг 1.5мм - покупайте и проверяйте. Калибры резьбовые - это такие две пробки на одном стержне с двух его концов. Одна проходная ПР а другая не проходная НПР.
Чертеж Съемник Ротора Генератора 157qmj
При проверке резьбы контролером в ОТК, например, одна пробка должна вворачиваться в резьбу в отверстии а другая -НЕТ. В случае нашего съемника нужно по хорошему отнести ротор к токарю, ибо при нарезании внутренней резьбы на станке он будет пользоваться ротором как проходной частью калибра резьбового. Чтобы подобрать диаметр резьбы съемника по плотному накручиванию съемника на ротор. Можно делать и без этого но ответственный токарь потребует ответную резьбовую деталь чтобы не заниматься ерундой.
Сделал проще когда нужно было шаг померить на бумагу продавил резьбу и точа сам подобрал. Можно много чего для измерения шага применять, хоть линейкой 20 ниток резьбы мерить, хоть болты с разной резьбой или метчики прикладывать. Главное чтобы точности хватило. Резьба М38х1.5 довольно крупная, шаг стандартный и довольно крупный. Если сделать в плюс по диаметру даже на 0.2 мм все равно накрутится, не проскочит при нагрузке, скорее всего.
Упрощать изготовление и измерения можно, лишь бы результат еще радовал.
Всех приветствую. В общем - суть в названии, сделал я себе съемник по тем чертежам, что тут мелькали.
Все отлично, но - только ротор снять и только на этом типе двигателя. Озаботился тем, что бы сделать что-то универсальное. Ну и - готово. Чертеж без проблем возьмут в любом фрезерном участке.
Чертеж Съемник Ротора Генератора
Центральный болт M20 - сначала думал, что многовато будет, но - выемка на болте - идеально подходит к колену и работать удобно. Выемки сделаны под болт 10-ку, соответственно можно использовать м8 с шайбами Пользуйтесь)). Дошел до гаража с фотиком, вот результат: Сам съемник: Толщина пластины съемника 10 мм. Держатель ротора генератора: Вот книжка в которой как раз описывается сия процедура, но есть ньюансы: Так в двух словах не объяснить, но между болтом съемника и торцом к/вала ставил упорный подшипник, иначе ничего не получалось, а держатель ротора руками не удержать, поэтому перевязывал его тросом прямо к раме, момент затяжки там 150 н-м, причем сняв таким образом можно только гайку, сам ротор сдергивать примерно раз в 10 сложнее. Вот что стало с мет.
Пластинкой толщ 4 мм, от затяжки съемником ротора генератора.
